断熱･遮熱効果/防水効果（神奈川県某工場屋根に塗布。） |
| 温度変化参考例 |
施工前 |
施工後 |
| 屋根の表面温度 |
58℃ |
38℃ |
| 屋根の裏側 |
57℃ |
36℃ |
| 室内温度 |
38℃ |
30℃ |
|
|

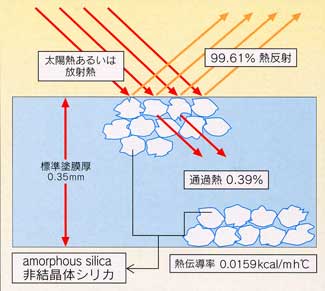

屋根・外壁などの断熱塗装は、セラミック・カバーCC100(R)を２層塗りです。
第１層は0.1mm厚に塗布し、素材にきっちりと喰い付かせ、粗い表面をスムーズにさせます。
完全乾燥後、第２層は、0.25mm厚に塗布し、その間に境膜をつくり、膜厚は0.35mm（湿0.52mm/乾0.35mm）で、
一缶/28〜30平方m（屋根形状により23平方m〜25平方m）
塗布できます。
塗布機は、高圧エアレスガン(120kg〜200kg圧)を使用し塗布しますが、
その接着力は強力(32.5kg/平方cm)で、ひび、剥がれが生じにくく、
米国では１０年の保証をしているくらいです。
また、ハケ塗りは原液のままでは塗りにくい為、専用の添加剤を使用する事により、
スムーズに塗布が可能となります。
優れた粘着性、大きな衝撃抵抗・摩擦抵抗さらに伸び（３１％）、柔軟性があるため、ひび割れ、剥離、褪色などもなく漏水を防止、紫外線、風、水、低高温循環、化学蒸気から被覆表面を保護します。
●屋根や外壁の防水効果を高めます！ |
| 保温・保冷効果
（熱交換パイプの保温、保冷庫などの保温の為に塗布。）
|
|
冷凍倉庫やサイロなどは中古であればあるほど外側から塗布すれば省エネ効果は絶大です。
なぜならグラスウールなどの断熱材は水分を帯びその能力は激減しているからです。
沖縄での畜産飼料用のサイロは塗布前後で内側の温度差は１８℃を確認できました。
|
|
| 火傷防止効果
（月島機械と三井造船のドライヤに塗布。内部170℃の保温と表面を50℃にして火傷防止） |
写真： ドライヤに塗布。
内部170℃の保温と表面を50℃に
して火傷防止を！
|

火傷防止と現場環境改善に向けて
焼却炉ケーシングの側面に セラミックコートCC１００を塗布
|
屋根・外壁などの塗膜は二層塗りでよいのに対し、火傷防止はデルタＴチャート表が示す通り温度を
下げたい分３層・４層と塗布し、木の年輪のように塗膜を増やし、セラミック・カバーCC100(R)だけが
もっている境膜を作っていきます。
この場合、各層とも完全に乾燥させてから次を塗布する事。
手抜きをして急いで次を塗ると
たちまち水ぶくれ状態になるので要注意です。
但し、タンクやパイプなど、運転中でも塗布することが出来るのは、この商品の大きな特徴のひとつです。
この場合、内側からの熱によりそれだけ乾燥も早く、短時間に何回も塗布することができます。 例１
１：炉体の外側温度２００℃
２：炉体の外側に2,8mm〜3,2mm（0.15mm〜0.2mm
で16回塗布）により表面温度が90℃下がった。
３：火傷防止になるとともに炉体の内部温度
上昇時間が短縮できた。
４：省エネ効果と作業環境改善での作業効率
アップのダブル効果実現。 |
| 結露防止効果
（ 地下室の結露防止、パイプの結露防止、宮古島浄水場の結露防止紹介） |
写真：結露防止のための塗布施工。
昨年塗布した宮古島浄水場の
結露防止の結果良好につき
今回の施工が実現！
|
|
結露防止効果には当然ながら限界があります。
しかし、あちらこちらでよい結果が報告されています。
因みに、写真の名護市中央浄水場の場合、
井戸水15℃、外気温30℃、湿度80％で、塗布前は
結露水によりセメントの床が水掃除をした後の
ような状態でした。
しかし、塗布後は落ちる水滴はなく、僅か上段の
パイプに一列に水滴が並んでいる状態です。
今のところまだ「湿り空気線図」など作れるほど
データと施工実績はありません。
でも、海上自衛隊の館内の結露防止テストでは
よい効果があり、採用されることになりました。
また、すでに中堅クラスの複数の建設業者により
マンションや一戸建ての新築工事(地下結露防止
工事等)に採用されております。 |
|
防錆・腐食・産業廃棄物の抑制効果
|
写真：結露防止のための塗布施工。
|
旧断熱材とダクトの間の結露による防錆、腐食の防止効果も大！
旧ダクト用断熱材 グラスウールはセラミックカバーCC１００（R)に
よって生まれ変わりました。
|
写真：屋外給湯配管に塗布施工。
屋外の給湯配管と旧断熱材グラスウール
の間の結露による防錆、腐食の防止。
目的にグラスウールを除去、
セラミックカバーCC１００を塗布した。
|
| 無公害・省エネ・建築物・設備機器の耐用年数大幅延長 |
施工後
|
|
クリーンルームや半導体工場の屋根、外壁のメンテナンス等VOC規制の厳しい
大気質管理地区に最適なコーティング材です。
揮発性有機化合物（VOCs）は0グラム、溶剤やフッ素化合物、塩素、ヨウ素の
ような有機化学元素は含まれていません。
また、固体ラテックス84％であり、高密度で粘性が低く、耐薬品性の大きいのも特徴のひとつです。
セラミックカバーには、空気ポケットがないため 濡れても、結露を防ぎ、腐食を食い止め、
しかも断熱効果を失う事がありません。 |
|
